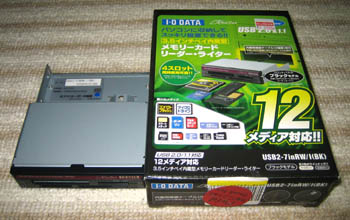

買ってきたのはIOデータのこのドライブ。
SDカード、メモリースティック以外にも、今はほとんど見なくなったスマートメディア、コンパクトフラッシュが利用できます。 |
アクセスランプが裏だと不便なので、LEDは前で光らせたいです。

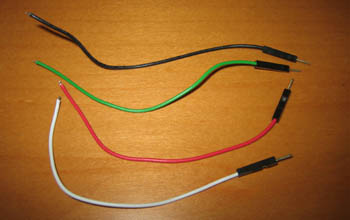

ピン配列交換ケーブルを利用します。市販のLEDがメスなので、オス部分を利用しメス部分はカットします。 |
| |
|
|

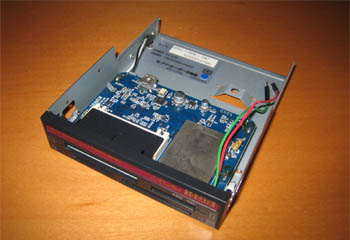

正面の蓋を外してピン配列交換ケーブルをハンダ付けします。

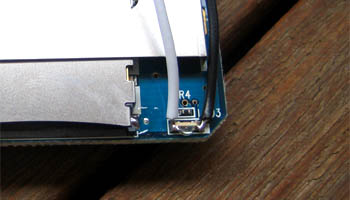

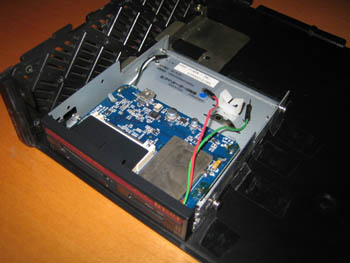

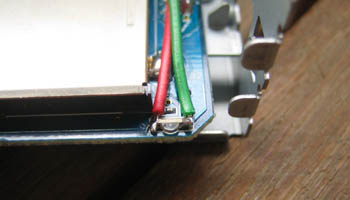

ハンダ付けするのは、SDカード(写真右)、メモリースティック(写真左)の２ドライブだけ。スマートメディア、コンパクトフラッシュはたぶん利用する機会もないのでほっておきます。^^; |
| |
|
|
蓋を閉めてこちらは出来上がり。
|

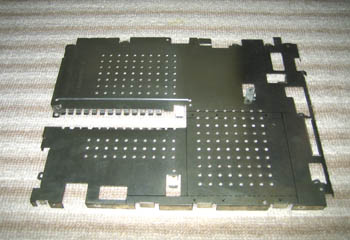

ドライブを取り付ける為のこんな金具を作成しますが、X68000のマザーボードのカバーになっていたアルミ板が流用します。 |
| |
|
|

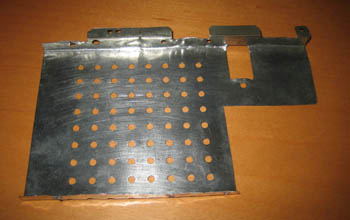

| こんな感じの金具を作成します。 |

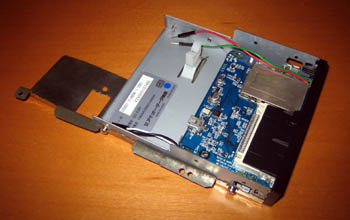

金具にドライブをネジ止めします。 |
| |
|
ここで利用したパーツ
|
個数 |
単価 |
金額 |
購入場所 |
カードリーダー |
1 |
1,700 |
1,700 |
ビックカメラ |
ピン配列交換ケーブル |
1 |
180 |
180 |
ドスパラ |
アルミ板 |
68のM/Bカバーから流用 |
セロテープ |
家にあった |
|
| マザーボード(右タワー)側のの上蓋のネジに取り付けます。補強はセロテープで^^; |
|
